--旋转滤网简要说明
XKF型电动旋转反冲式二次滤网
概述 二次滤网系统是净化水中污物、保持凝汽器水室经常处于清洁状态，保证胶球正常投运，提高胶球回收率不可缺少的装置。而我国环境较为严重，江河、湖泊等水质污染尤为突出。因此，目前冷却水开式循环系统中较为普遍使用的固定式和旋转负压反冲式两种二次滤网，已经显示出它的不足之处。我厂是生产电力辅机设备定点厂，通过近几年来不断征求广大用户意见和对二次滤网的反复试制及不断改进，保留老产品部分结构，增加了电动装置，使二次滤网结构和使用性能更加完善，并广泛应用于6MW至300MW火力发电机组冷却水开式循环系统中，受到广大新老客户的一致好评。 产品特点
目前各电厂（站）凝汽器循环水系统中较为普遍使用的固定式和旋转式两种二次滤网，通过这么多年来运行实践证明，主要存在以下几点问题：
（1）驱动网芯的一对大小齿轮常年在含泥沙等杂质的水中运行、极易磨损和腐 （2）传动控制系统较为复杂，一般由控制电磁阀、油泵、油箱、油缸、油马达、油路控制箱等组成，运行之中最容易发生漏油、控制失灵现象。
（3）维修、检修工作量大。 针对上述二次滤网存在的缺点，我厂通过调查研究和反复试制制设计成电回转反冲式二次滤网，是目前使用性能最佳的二次滤网，它具有以下特点： 1、网芯驱动齿轮与循环水隔绝，润滑系统采用全封闭开形式，齿轮不再受水、泥沙等杂 质磨损和侵蚀。
2、
消除了老式二次滤网存在的传动系统复杂易产生故障的缺点，动行安全可靠，检修维护方便。
结构形式和工作原理

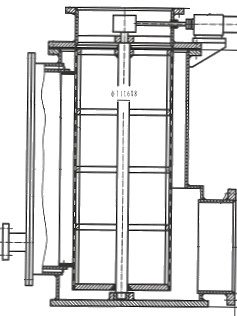

电动旋转反冲式二次滤网结构形式如附图1，它主要由：⑴壳体⑵不锈钢网芯⑶传动机构⑷减速机⑸排污门等五个部件组成。 工作原理：经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质，经过循环水泵进入二次滤网再过滤，当水中悬浮物和泥沙等杂质在滤网处附到一定数量时，滤网的内外水压差增大到控制系统规定数值时（一般为500mmH2O柱），启动控制系统动用、排污机构投入工作，将附着物排出二次滤网，待内处压差恢复到正常时（一般≤400mmH2O柱）控制机构关闭、循环往复，从而完成过滤排污工作过程。
规格型号（参见附表）
安装及注意事项 1）二次滤网可卧式安装在凝汽器进口，也可安装在循环泵出口，其效果相同。 2） 滤网进口直管段长度应大于循环水管道直径。 3） 安装时不可倾斜，连接要牢固。 4） 滤网与凝汽其、器循环水管进口间距保持100mm以上，并在滤网与凝汽器之间加装 补偿节，便于检修装拆和补偿之用。 5）安装后，须清除滤网前循环水管中的一切杂物，投运前，并作运行试验。 定货须知 1、 需方提供安装方案、接管通径、原滤网图纸复印件。 2、 循环水流量设计值。 3、 循环水中杂质含量居多的是何种杂质。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
蚀，严重影响机组安全和经济运行。
